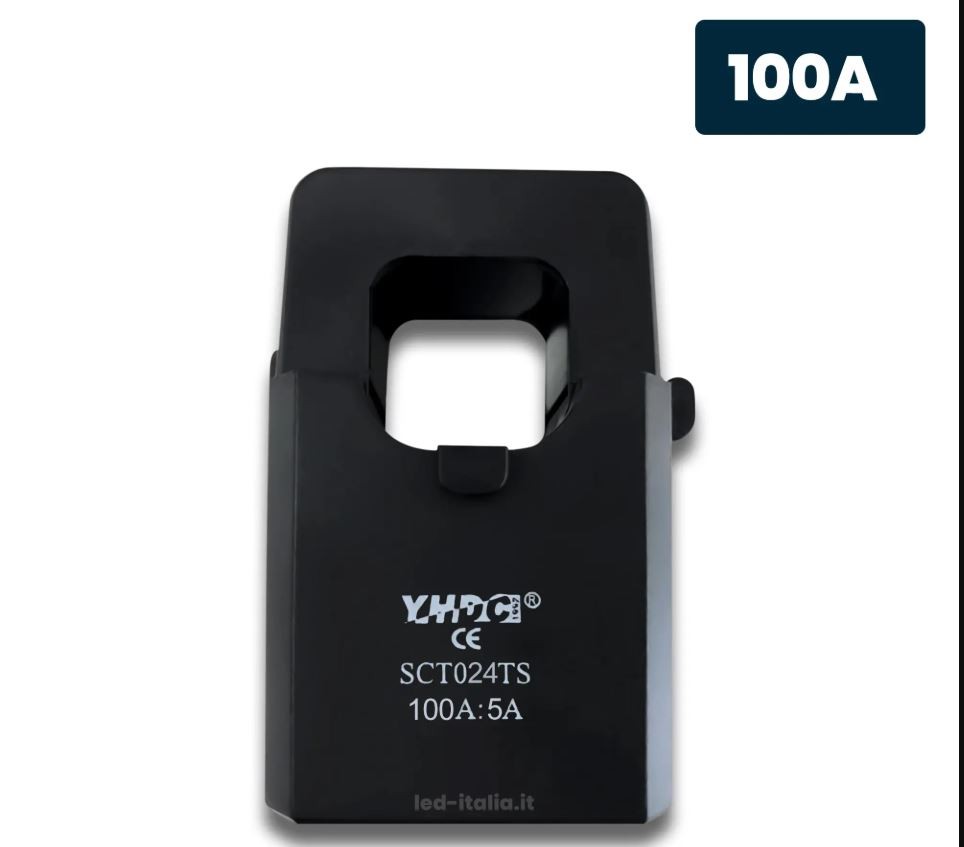

LED Italia Trasformatore Amperometrico Toroidale (TA/CT) 100A

Il Trasformatore Amperometrico (TA) V-TAC SKU SCT100 (SCT024TS-100), noto anche come Current Transformer (CT), è un dispositivo per la misurazione indiretta della corrente alternata in impianti elettrici e fotovoltaici. Consente di rilevare correnti fino a 100A, convertendole in un segnale proporzionale a bassa intensità compatibile con inverter, contatori e sistemi di monitoraggio.

La struttura toroidale garantisce isolamento galvanico tra circuito di potenza e circuito di misura, migliorando la sicurezza operativa e proteggendo i dispositivi collegati. Il segnale generato viene utilizzato per il monitoraggio dei flussi energetici, la gestione dell’autoconsumo e le logiche di protezione in presenza di sovraccarichi o anomalie.

L’installazione avviene posizionando il TA sulla fase (L) nel punto di interfaccia tra inverter e rete, così da rilevare correttamente la corrente scambiata. Nei sistemi trifase è necessario installare un TA per ogni fase.

Il collegamento avviene tramite due conduttori verso gli ingressi dedicati dell’inverter o del sistema di misura, secondo le specifiche del costruttore. Il dispositivo assicura elevata precisione di misura ed è progettato per integrazione diretta in impianti fotovoltaici e sistemi di gestione energetica.

SKUSCT100

Codice famigliaSCT024TS-100

MarchioLED Italia

Garanzia2 anni

Specifiche tecniche

Dati Meter

Corrente Massima100 A

Produttore MeterYHDC

Diametro Massimo Cavo24 mm

Corrente d'Uscita CT5 A

Rapporto Avvolgimenti CT1:20

Dati Fisici

MaterialeAcciaio

ColoreNero

Dimensione Prodotto53x44x75 mm

Temperatura di Esercizio-25 - 60 °C
