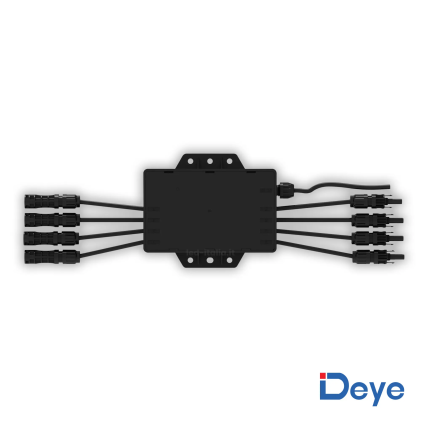

Il Concentratore per Ottimizzatori Deye SUN-XL20-B è la soluzione professionale per impianti fotovoltaici che richiedono monitoraggio a livello di modulo e sicurezza avanzata. In abbinata agli ottimizzatori Deye SUN-XL02-B, abilita la funzione di Rapid Shutdown e consente una supervisione dettagliata del campo solare. La comunicazione avviene tramite PLC direttamente sui cavi fotovoltaici, evitando cablaggi aggiuntivi e garantendo stabilità operativa.
Alimentazione
Gestisce fino a quattro stringhe indipendenti e, a seconda della capacità dell’inverter, fino a venticinque moduli per stringa. L’alimentazione avviene tramite la porta RSD dell’inverter (12–15VDC) oppure con alimentatore esterno. In assenza della porta RSD, il collegamento a un alimentatore esterno da 12V permette comunque di garantire la funzione di Rapid Shutdown: in caso di interruzione della linea AC lato inverter, il concentratore interrompe automaticamente la produzione dei moduli, assicurando elevati standard di sicurezza.
Configurazione
Una volta installato, viene aggiunto come “Logger” nell’App Deye Cloud, che permette di associare gli ottimizzatori alle rispettive stringhe. La connessione avviene tramite Wi-Fi 2.4GHz (non compatibile con 5GHz) e può essere configurata da app o browser, accedendo all’interfaccia locale del dispositivo con le credenziali predefinite. In questo modo l’installatore ottiene rapidamente i dati di produzione e lo stato dei moduli.
Caratteristiche
Supporta correnti fino a 20A ed è compatibile con sistemi da 1000/1500V. Presenta un grado di protezione IP68 che lo rende adatto ad ambienti esterni e resiste a condizioni climatiche estreme, con funzionamento da −40°C a +65°C. Le dimensioni compatte (229×109×38mm) ne facilitano l’installazione anche in spazi ridotti. All’interno della confezione è incluso un alimentatore regolabile 110–220V / 12–18V, utile per installazioni dove non sia disponibile l’alimentazione diretta tramite porta RSD.
Compatibilità
Il concentratore è stato progettato per lavorare esclusivamente con gli ottimizzatori Deye SUN-XL02-B, dotati di comunicazione PLC necessaria per il monitoraggio e lo spegnimento rapido. Non è compatibile con la versione SUN-XL02, che non dispone delle stesse funzionalità. Questa scelta assicura un’integrazione nativa e affidabile tra concentratore e ottimizzatori.
Conformità
Conforme agli standard europei con certificazioni CE e RoHS. Si tratta quindi di un componente sicuro, affidabile e pensato per installatori e professionisti che vogliono offrire impianti fotovoltaici performanti, normativamente conformi e orientati alla massima efficienza.
SKU11948C
Codice famigliaSUN-XL20-B
MarchioDeye
Garanzia10 anni
Specifiche tecniche
Dati Elettrici
Corrente Massima20 A
Range di Tensione12 - 15 V
Tensione Massima del Sistema1500 V
DataloggerIncluso
Connettori Ottimizzatore
Tipo di ConnettoreMC4
Dati Fisici
Grado di ProtezioneIP68
ColoreNero
Dimensione Prodotto229x109x38 mm
Temperatura di Esercizio-40 - 65 °C
